設備紹介
- 工場エリア
第一工場(五面加工機主体):20m×50m
第二工場(NC加工機主体):20m×50m
第三工場(丸物専用):13m×25m - 天井クレーン設備<吊上げ高さ>
第一工場(五面加工機主体):<吊上げ高さ 10m>
5t&20t親子クレーン 【1基】
5t&10t親子クレーン 【2基】
第二工場(NC加工機主体):<吊上げ高さ 8m>
10t・5t・2t クレーン 【各1基】
第三工場(丸物専用):<吊上げ高さ 5m>
2.8t クレーン 【2基】 - 設備
五面加工機 機械群 【5台】
NC加工機 機械群 【9台】
汎用機 機械群 【10台】他、切断機・ブローチ盤あり
最新鋭の機械設備と技術士たちによる高精度な加工。

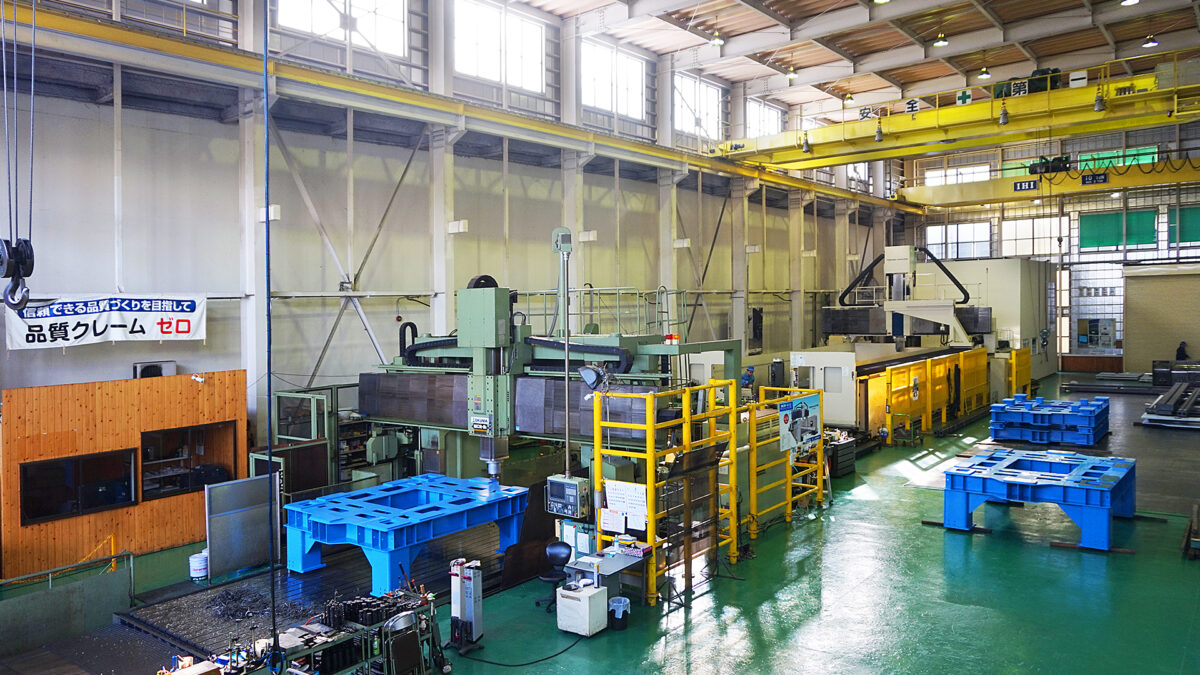

大型五面加工機械群(門型マシニングセンタ)

MCW-46100(東芝)
- ストローク[mm]
X:11000 Y:3700 Z:1100 - テーブル[mm]10000×3200
- 工具本数(ATC)90本
- 最大荷重 50t
- 天井走行クレーン
20t:1台 10t:2台

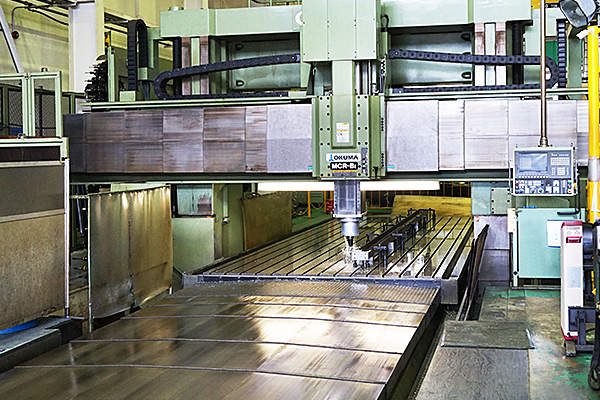

MCR-BⅡ35E(オークマ)
- ストローク[mm]
X:8000 Y:3500 Z:800 - クロスレール移動量 W:1300mm
- テーブル[mm] 7800×3000
- 工具本数(ATC)100本
- 最大荷重 47t
- 切削可能材料寸法(クロスレール最昇時)[mm]
X:7000 Y:2500 T:1500


MCR-B30E(オークマ)
- ストローク[mm]
X:6500 Y:3500 Z:800 - クロスレール移動量 W:1300mm
- テーブル[mm]6600×2500
- 工具本数(ATC)50本
- 最大荷重 43t

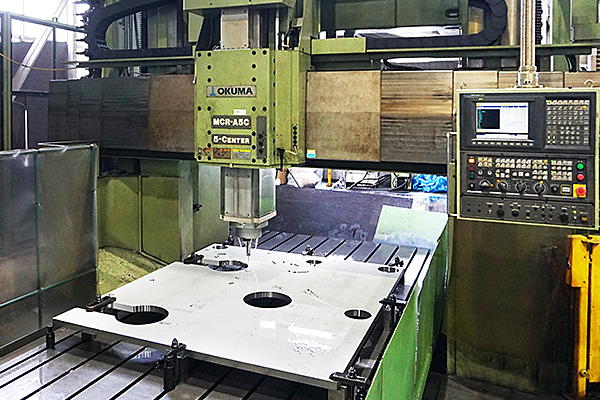

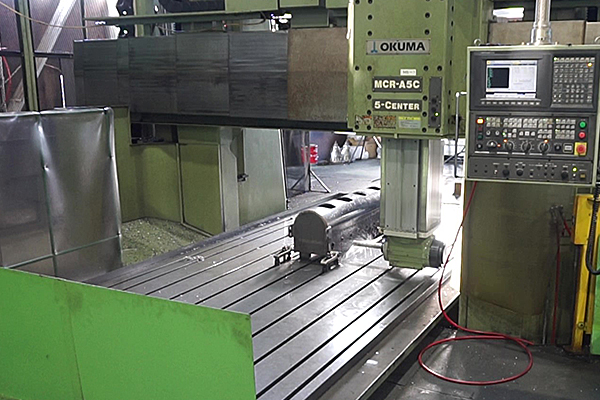

MCR-A5C【25×50】(オークマ)
- ストローク[mm]
X:5200 Y:3000 Z:650 - クロスレール移動量 W:700mm
- テーブル[mm]5000×2000
- 工具本数(ATC)100本
- 最大荷重 23t

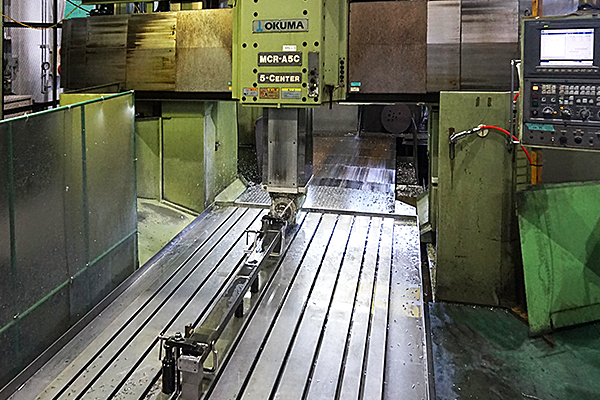

MCR-A5C【20×30】(オークマ)
- ストローク[mm]
X:3200 Y:2000 Z:650 - クロスレール移動量 W:600mm
- テーブル[mm]3000×1500
- 工具本数(ATC)50本
- 最大荷重 10t
NC加工機械群 10台

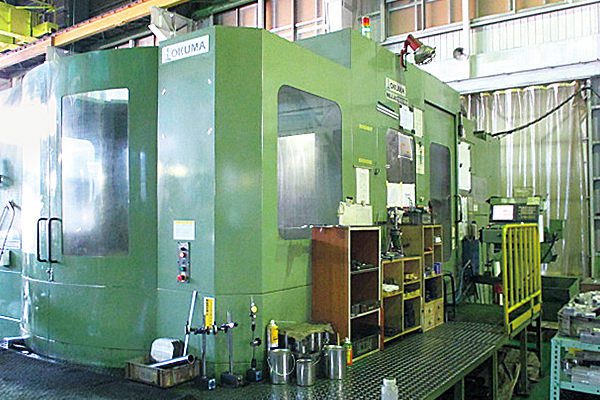

五軸横型マシニングセンタ
MILLAC-1000VH(オークマ)
- ストローク[mm]
X:1650 Y:1300 Z:1000 - テーブル[mm]1000×1000
- 工具本数(ATC)80本

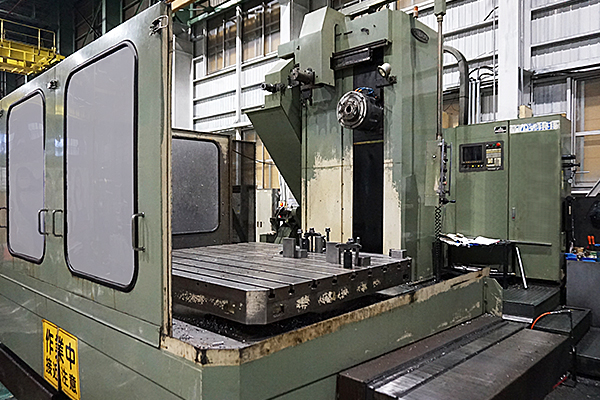

CNC横中グリ盤
BTD-11R16(東芝)
- ストローク[mm]
X:2000 Y:1500 Z:1000 - テーブル[mm]1600×1400
- 工具本数(ATC)60本

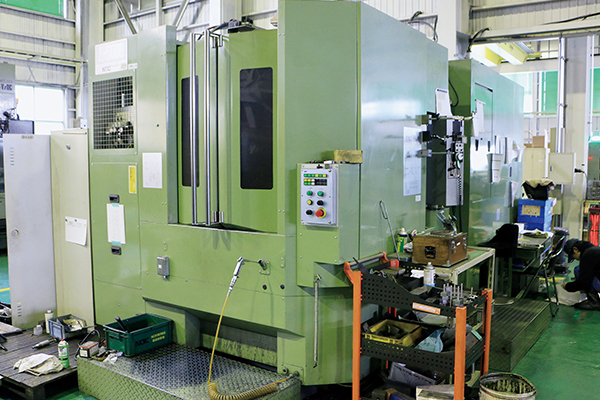

横型マシニングセンタ(2台)
ZH-500(コマツNTC)
- ストローク[mm]
X:660 Y:660 Z:660 - テーブル(APC付)
500mm×500mm(2パレット) - 工具本数(ATC)60本


竪型マシニングセンタ(2台)
M-V70C(三菱)
- ストローク[mm]
X:1500 Y:700 Z:650 - テーブル[mm]1300×600
- 工具本数(ATC)40本

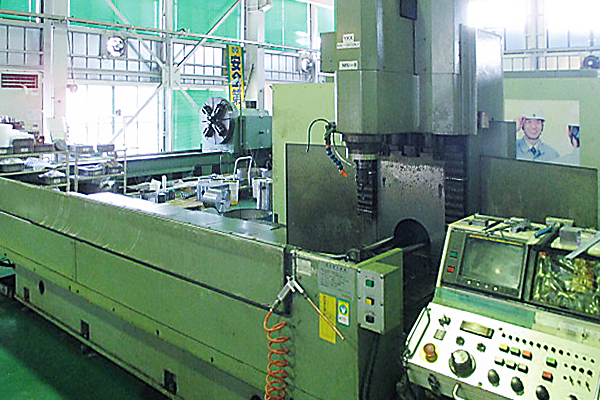

NCボール盤(2台)
MA-3000K2(YKK)
- ストローク[mm]
X:3000 Y:400 Z:400 - 最大加工径
ドリル φ18
タップ M16 - 工具本数(ATC)12本

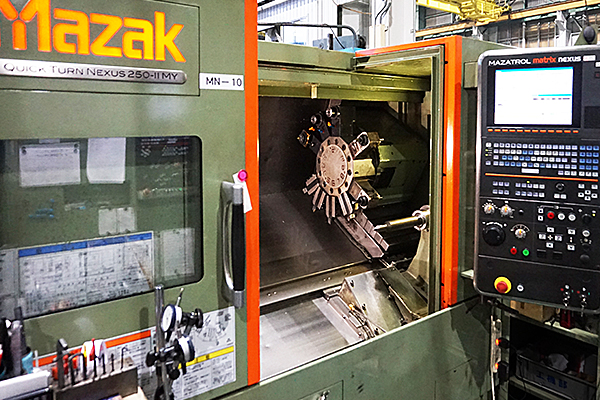

CNCタレット旋盤(2台)
QTN250ⅡMY-1000U(Mazak)
- 切削可能材料寸法[mm]
φ300×400 - タレットヘッド 12本
機械加工(汎用機械加工群)

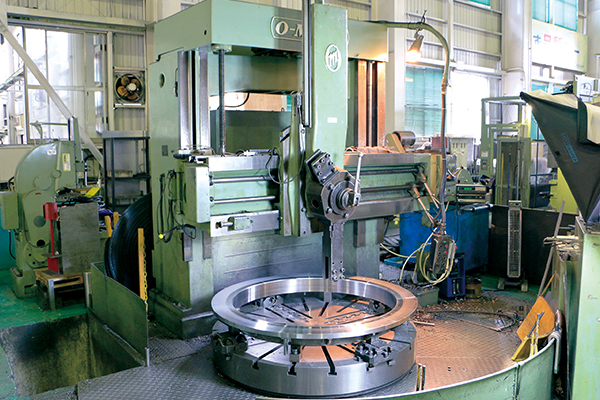

ターニング【堅旋盤】
VTO16(オーエム)
- ストローク[mm]
X:1000 Z:900 - コラム移動距離 W:800mm
- テーブル φ1600mm

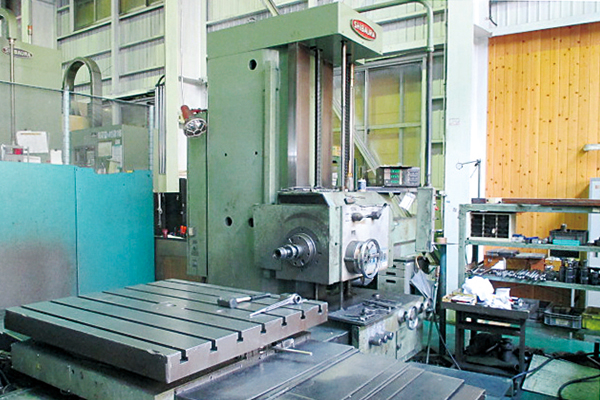

横中グリ盤
BT-10B(東芝)
- ストローク[mm]
X:1100 Y:1100 Z:600 - テーブル[mm]
1250×1100(ターンテーブル)
